Wątki - winda
Sterowniki urządzeń są typowym przykładem systemów, które są implementowane jako programy współbieżne. Należą do nich, na przykład: systemy dostępu, automatyczny parking, inteligentny dom, sprzęt AGD i RTV, systemy alarmowe, elektronika samochodu, urządzenia medyczne.
Zazwyczaj takie systemy implementuje się w postaci kilku(nastu) komunikujących się wątków (zadań) działających nieprzerwanie. Są one odpowiedzialne za reakcje na zdarzenia generowane przez urządzenia wejściowe (przyciski i czujniki) oraz realizację sterowania i generację akcji wyjściowych.
Często stosowane są dwa wzorce komunikacji.
- Każdy z wątków ma własną wejściową kolejkę komunikatów. Wątek czeka na pojawienie się komunikatu w kolejce, po jego pojawieniu się wątek zostaje odblokowany przez system operacyjny, obsługuje komunikat i przechodzi z powrotem w stan oczekiwania (zablokowania)
- Watki korzystają z dzielonej pamięci (np. tablic umieszczonych w pamięci). Dostęp do tych danych wymaga jednak zastosowania mechanizmu wzajemnego wykluczania. Wątki mogą realizować dostęp cyklicznie (np. sprawdzać co 500ms, jaki jest stan pamięci).

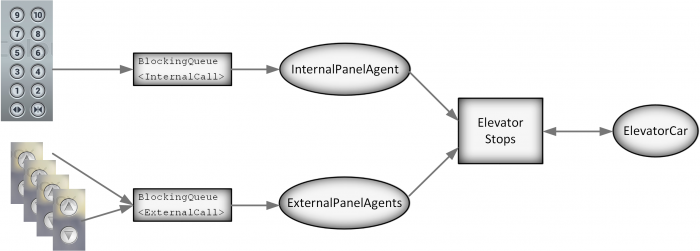

Zrealizujemy przykład sterownika windy. Obiekty składowe pokazane są na rysunku.
- ElevatorStops – klasa zawiera dwie tablice
boolean[]
. Jedna przechowuje informacje o wezwaniach przy ruchu w góre, druga przy ruchu w dół. Jest to dzielony zasób, dostęp do niego powinien być zabezpieczony. - ElevatorCar – jest to właściwy sterownik kabiny windy. Odczytuje cyklicznie dane w
ElevatorStops
i podejmuje decyzje o ruchu lub zatrzymaniu - Winda ma dwa panele: wewnętrzny i zewnętrzne (na każdym piętrze). Nacisnięcie przycisku na panelu zewnętrznym (wewnętrznym) powoduje przesłanie komunikatu do kolejki wejściowej wątku
ExternalPanelsAgent
(lub odpowiednioInternalPanelAgent
). - Wątek
ExternalPanelsAgent
oczekuje na komunikat w kolejce. Po jego pojawieniu się zapisuje wezwanie do jednej z tablic wElevatorStops
. - Wątek
InternalPanelAgent
działa analogicznie - Tak naprawdę (co nie jest widoczne) zmienną dzieloną jest także aktualny numer pietra będący atrybutem klasy
ElevatorCar
Klasa ElevatorStops
Kod jest prawie gotowy…
Do uzupełnienia Dodaj elementy, które zagwarantują, że klasa będzie singletonem
- nie można utworzyć obiektu klasy na zewnątrz
- funkcja
get()
ma zwracać jedyną instancję klasy
public class ElevatorStops { static final int FLOORS = 10; static final int MIN_FLOOR = 0; static final int MAX_FLOOR=FLOORS-1; boolean stopsDown[] = new boolean[FLOORS]; boolean stopsUp[] = new boolean[FLOORS]; void setLiftStopUp(int floor){ stopsUp[floor]=true; } void setLiftStopDown(int floor){ stopsDown[floor]=true; } void clearStopUp(int floor){ stopsUp[floor]=false; } void clearStopDown(int floor){ stopsDown[floor]=false; } boolean hasStopAbove(int floor){ for(int i=floor+1;i<MAX_FLOOR;i++){ if(stopsUp[i] || stopsDown[i])return true; } return false; } boolean hasStopBelow(int floor){ for(int i=floor-1;i>=MIN_FLOOR;i--){ if(stopsUp[i] || stopsDown[i])return true; } return false; } int getMaxSetFloor(){ for(int i=MAX_FLOOR-1;i>=0;i--){ if(stopsUp[i]||stopsDown[i])return i; } return 0; } int getMinSetFloor(){ for(int i=0;i<MAX_FLOOR;i++){ if(stopsUp[i]||stopsDown[i])return i; } return 0; } boolean whileMovingDownSholudStopAt(int floor){ return stopsDown[floor]; } boolean whileMovingUpSholudStopAt(int floor){ return stopsUp[floor]; } static ElevatorStops get(){ return ??? } }
ElevatorStops
jest dzielonym zasobem. Przy dostępie współbieżnym potencjalnie istnieje ryzyko wprowadzenia zasobu w stan niespójności. Tutaj ryzyko jest niewielkie, ponieważ są to tablice boolean[]
, w których zmieniane
lub odczytywane są pojedyncze wartości. Gdyby jednak zasób miał zostać zabezpieczony, stosowanym w Javie rozwiązaniem jest zadeklarowanie metod dostępu jako synchroniczne (słowo kluczowe synchronized
). Jakie byłyby konsekwencje zmiany sposobu implementacji?
Klasa ElevatorCar
W obiekcie klasy jest przechowywana informacja o numerze pietra (atrybut floor
).
Stan obiektu jest kombinacją dwóch zbiorów stanów:
- Kierunku ruchu
enum Tour {UP, DOWN}
- Stanu ruchu lub spoczynku
enum Movement {STOP,MOVING};
public class ElevatorCar extends Thread{ int floor=0; public int getFloor() { return floor; } enum Tour {UP, DOWN}; Tour tour = Tour.UP; enum Movement {STOP,MOVING}; Movement movementState = Movement.STOP; }
Sterowanie jest zrealizowane wewnątrz metody run()
.
Sterownik windy powinien
- w zależności od stanu windy:
floor
,tour
imovementState
- w zalezności od stanu zgłoszeń
ElevatorStops
- podejmować decyzje o kierunku jazdy i czy winda ma być w ruchu
Zasady:
- winda jadąc w górę zatrzymuje się w miejscach zgłoszeń w górę
- po dojechaniu do ostatniego zmienia kierunek i zaczyna realizować zlecenia w dół
- jeżeli nie ma wezwań, winda stoi (inna polityka: zjeżdża na parter)
public void run(){ for(;;){ //sleep(500); } }
Klasa ExternalPanelsAgent
Klasa definiuje zagnieżdżoną klasę komunikatów ExternalCall
, które mają trafiać do kolejki wejściowej. Ponieważ potrzebuje informacji o pietrze - odczytuje wartość floor
z ElevatorCar
.
public class ExternalPanelsAgent extends Thread{ private final ElevatorCar elevatorCar; static class ExternalCall{ private final int atFloor; private final boolean directionUp; ExternalCall(int atFloor,boolean directionUp){ this.atFloor = atFloor; this.directionUp = directionUp; } } BlockingQueue<ExternalCall> input = new ArrayBlockingQueue<ExternalCall>(100); ExternalPanelsAgent(ElevatorCar elevatorCar){ this.elevatorCar = elevatorCar; } public void run(){ for(;;){ ExternalCall ec = ec = input.take(); // ignorujemy wezwanie na piętro, na którym winda się znajduje if(ec.atFloor==elevatorCar.getFloor())continue; // dodajemy do jednej z tablic zgłoszeń if(ec.directionUp){ ElevatorStops.get().setLiftStopUp(ec.atFloor); }else{ ElevatorStops.get().setLiftStopDown(ec.atFloor); } } } }
Klasa InternalPanelAgent
Napisz ją w podobny sposób
public class InternalPanelAgent extends Thread { static class InternalCall{ private final int toFloor; InternalCall(int toFloor){ this.toFloor = toFloor; } } InternalPanelAgent(ElevatorCar elevatorCar){ this.elevatorCar = elevatorCar; } BlockingQueue<InternalCall> input = new ArrayBlockingQueue<>(100); ElevatorCar elevatorCar; public void run(){ for(;;){ // odczytaj wezwanie z kolejki // w zależności od aktualnego piętra, na którym jest winda, // umieść przystanek w odpowiedniej tablicy ''EleveatorStops'' } } }
Klasa Elevator
Klasa Elevator
łączy wszystkie elementy
public class Elevator { // tworzymy 3 wątki static ElevatorCar car = new ElevatorCar(); static ExternalPanelsAgent externalPanelAgent = new ExternalPanelsAgent(car); static InternalPanelAgent internalPanelAgent = new InternalPanelAgent(car); // symulacja przywołania windy z panelu zewnętrznego static void makeExternalCall(int atFloor,boolean directionUp){ try { externalPanelAgent.input.put(new ExternalPanelsAgent.ExternalCall(atFloor,directionUp)); } catch (InterruptedException e) { e.printStackTrace(); } } // symulacja wyboru pietra w panelu wewnętrznym static void makeInternalCall(int toFloor){ try { internalPanelAgent.input.put(new InternalPanelAgent.InternalCall(toFloor)); } catch (InterruptedException e) { e.printStackTrace(); } } // uruchomienie wątków static void init(){ car.start(); externalPanelAgent.start(); internalPanelAgent.start(); } // miesjce na kod testowy public static void main(String[] args) { init(); makeExternalCall(4,false); Thread.currentThread().sleep(100); makeInternalCall(2); } }
Przetestuj różne sekwencje wywołań i sprawdź czy wina zachowuje się poprawnie. Napisz co najmniej 5 różnych scenariuszy (sekwencji wywołań). W przypadku błędnego działania - popraw kod w ElevatorCar
.
Winda powinna:
- Jadąc do góry:
- zatrzymywać się na piętrach, na których na panelu zewnętrznym wybrano kierunek jazdy do góry
- zatrzymywać się na pietrach wybranych na panelu wewnętrznym
- wybrane wewnątrz pietra poniżej bieżącego wprowadzać do tablicy przystanków podczas jazdy w dół
- Analogicznie, podczas jazdy w dół
